Katalog produktů

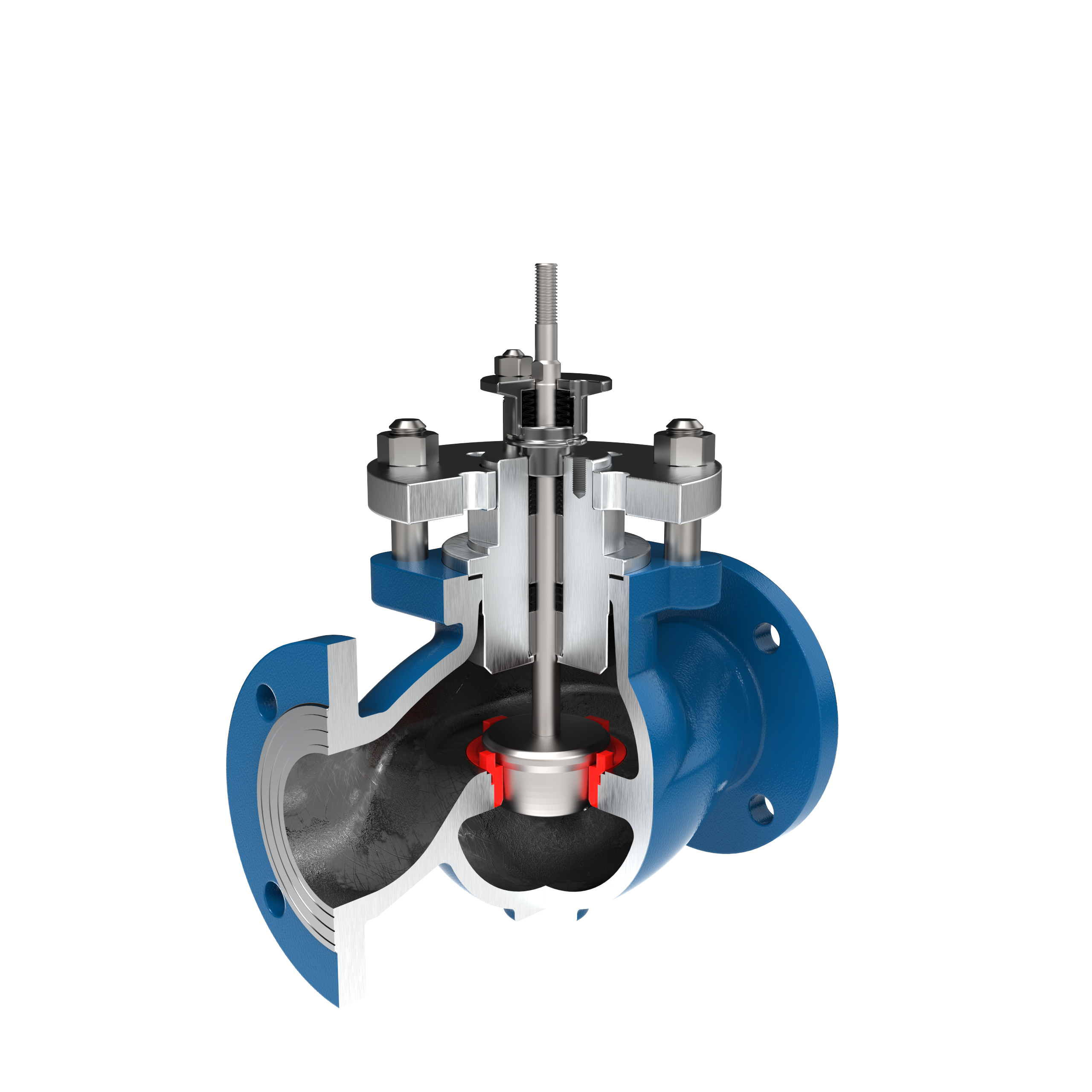

Regulační ventilVA2011
Základní typ jednosedlového ventilu řady VA s možností odlehčené kuželky
Využití:
- Jednosedlové regulační ventily řady VA2011 se používají v automatických systémech a systémech dálkového ovládání k regulaci průtoku kapalin a plynů.
- Široká škála používaných materiálů a konstrukčních variant umožňuje aplikovat tyto ventily v různých průmyslových odvětvích jako: chemie, petrochemie a energetika, papírenství, potravinářství, hutnictví, apod.
Specifikace:
- Dlouhá životnost a bezporuchový chod jsou zajištěny použitím vysoce kvalitních materiálů a povrchových úprav při výrobě jednotli vých součástí.
- Bezporuchové spojení táhel servopohonu a ventilu a také sedla s tělesem ventilu.
Technické specifikace
Jmenovité světlosti
- DN 15 (½“) – DN 250 (10“)
Jmenovité hodnoty tlaku
- PN 16 – PN 40
- Class 150 – Class 300
Konstrukce
- jednosedlový ventil s možností odlehčení kuželky
Rozsah pracovních teplot
- -196°C až +400°C
Průtoková charakteristika
- lineární
- ekviprocentní
- on/off
Průtokový koeficient Kvs
- 0,01 – 630 [m3.h-1]
Třída těsnosti (IEC 60534-4)
- třída IV
- třída V
- třída VI
Materiál tělesa
- šedá litina GJL 250 (GG25)
- tvárná litina GJS 400-18T (GGG-40)
- uhlíková ocel GP240 GH(1.0619), A216 WCB
- nerezová ocel GX5CrNiMo 19-11-2 (1.4408)
- jiné dle požadavků
Materiál kuželky a sedla
- nerezová ocel
- Stellit
- Monel
- Hastelloy
Připojení
- přírubové
Druh pohonu
- pneumatický membránový (s ručním kolem)
- elektrický
- elektro-hydraulický
- hydraulický
- ruční
