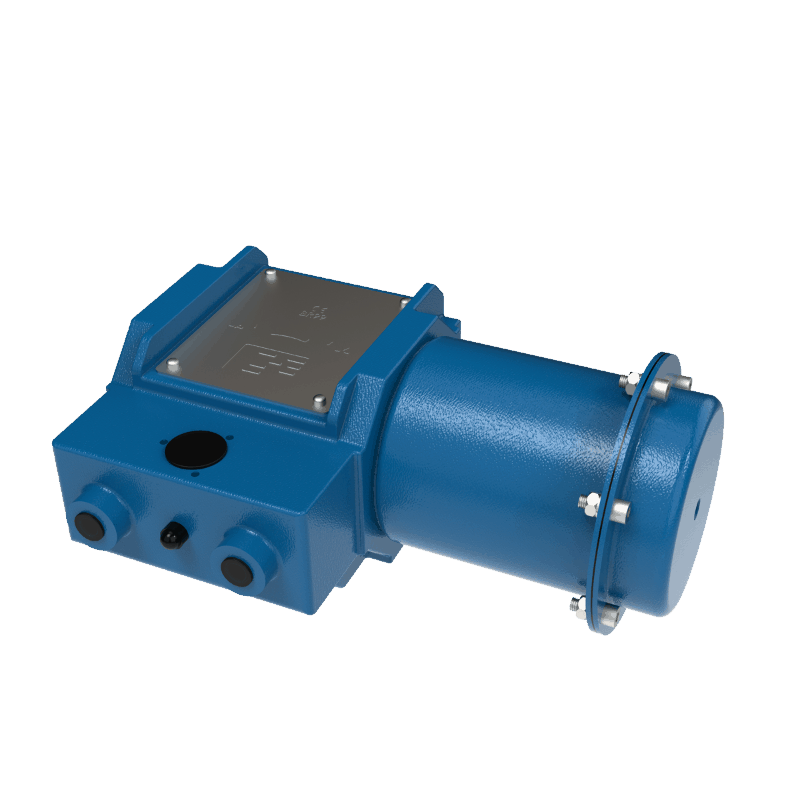

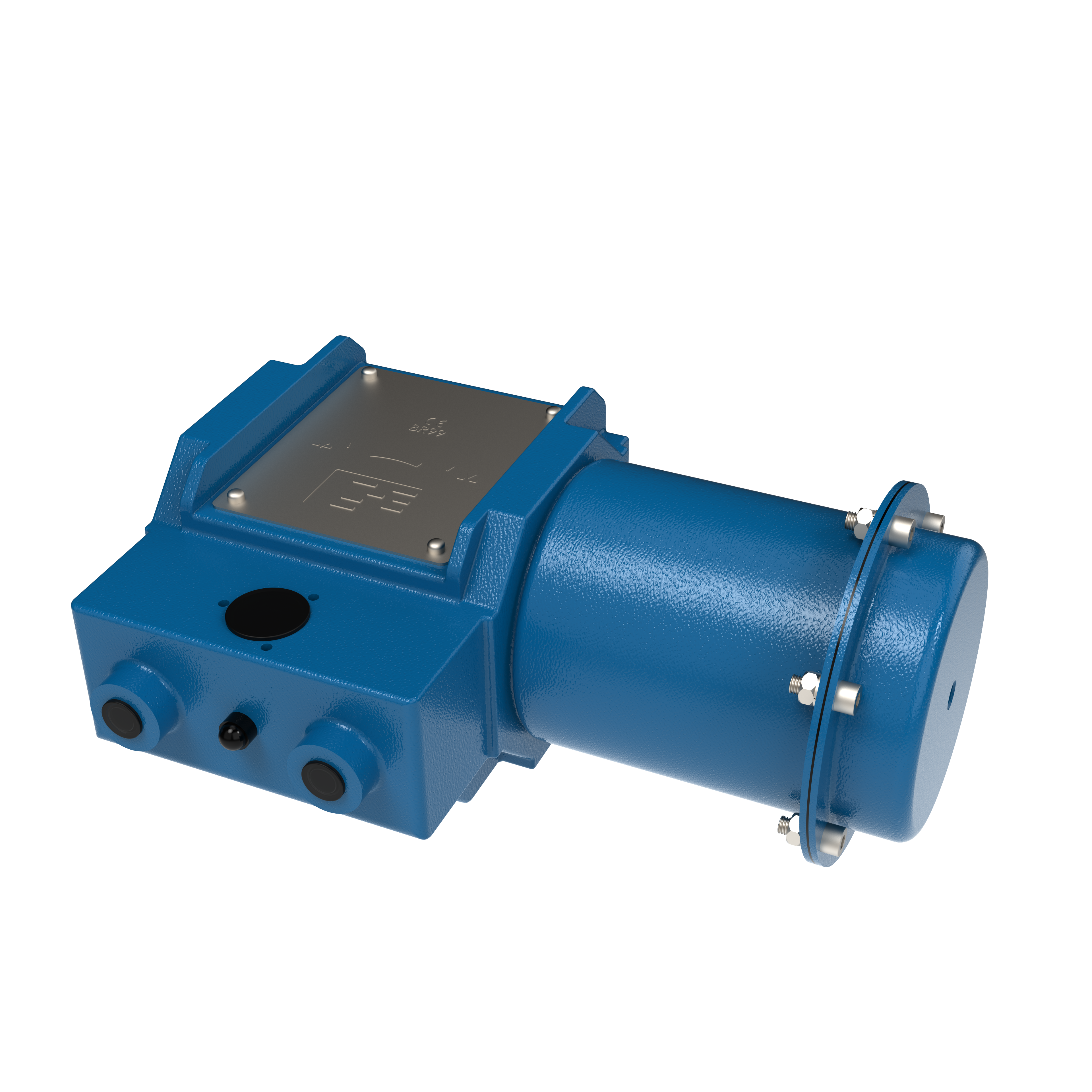

Pneumatický membránový pohon čtvrtotáčkový RP99

Funkce pohonu

• přímá – pružina otvírá ventil bez tlaku vzduchu
• nepřímá – pružina zavírá ventil bez tlaku vzduchu

Typ pohonu

• pneumatický membránový pohon jednočinný

Pracovní úhel natočení

• 0° – 25°
• 0° – 40°
• 0° – 60°
• 0° – 90°

Pracovní plocha membrány [cm²]

• 120 ( 99/I)
• 240 (99/II)
• 780 ( 99/III)

Rozsah pružin [kPa]

• 80 – 160
• 100 – 200
• 160 – 320

Maximální napájecí tlak [kPa]

• 450

Rozsah pracovních teplot

• -30 °C až +80 °C – standard

Ruční ovládání

• boční ovládací kolo

Příslušenství:

• pneumatický pozicioner
• elektropneumatický pozicioner
• vysílač polohy
• koncové spínače
• 3/2 – cestný ovládací ventil
• filtr redukční stanice napájecího tlaku
• blokovací ventil
• pneumatický zesilovač
